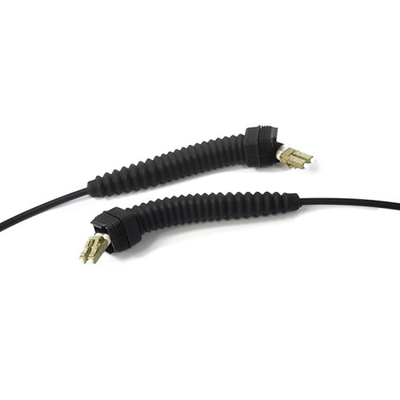

Гибкий патч-корд из оптоволокна NSN с загрузкой DLC DLC SM OM2 CPRI кабель NSN загрузка конец патч-корд FTTA RRU BBU
Оптоволоконные разъемы NSN для беспроводных базовых станций нового поколения, вытянутые далеко (WCDM
A/TD-SCDMA/WIMAX/GSM) — специализированные продукты, которые могут соответствовать требованиям программы FTTA (оптоволокно до антенны)
на) для наружных условий и неблагоприятных погодных условий
они хорошо подходят для промышленного, аэрокосмического и оборонного применения.
Основные характеристики:
Стандартный разъем DLC
Доступны одномодовые и многомодовые
Защита IP67, защита от солевого тумана, защита от влаги
Алюминиевый корпус, компактный дизайн
Широкий температурный диапазон и широкий ассортимент внутренних и наружных патч-кордов
Простота эксплуатации, надежность и экономичность установки
Разъем стороны А — DLC, а сторона B может быть LC, FC, SC
Используется для базовых станций 4G 5G BBU, RRU, RRH, LTE
Основные характеристики:
| Элемент | Данные |
| Вносимые потери | ≤0.3dB |
| Возвратные потери | SM/UPC≥55dB, SM/APC≥60dB, MM≥35dB |
| Механический ресурс | 500 циклов |
| Рабочая температура | -20°C~+70°C |
| Температура хранения | -20°C~+70°C |
| Уровень защиты | IP67 |
| Данные на растяжение | Растяжение между соединением и оптоволоконным кабелем≥100N |
Структура кабеля:
Тип 1: 2×плотная оболочка (0.9 мм) + кевлар + оболочка OD=5.0 мм
| Количество кабелей | OD (мм) | Вес | Прочность на растяжение | Общее затухание | Минимальный радиус изгиба | Температура хранения | ||
| Кратковременная | Долговременная | Одномодовый | Многомодовый | |||||
| 2 | 5.0±0.2 | 25 кг | 700N | 350N | 1310 нм ≤0.4 дБ/км | 850 нм ≤3.0 дБ/км | 20D | -20°C~+70°C |
| 1550 нм ≤0.3 дБ/км | 1300 нм ≤1.0 дБ/км | |||||||
| Фото | Номер детали | Описание | Длина |
|
|
Совместимо с Nokia FUFAN 473283A | DLC/OD-DLC/OD-SM-5.0-2m | 2 |
| Совместимо с Nokia FUFAJ 473279A | DLC/OD-DLC/OD-SM-5.0-5m | 5 | |
| Совместимо с Nokia FUFBG 473309A | DLC/OD-DLC/OD-SM-5.0-10m | 10 | |
| Совместимо с Nokia FUFBE 473307A | DLC/OD-DLC/OD-SM-5.0-30m | 30 | |
| Совместимо с Nokia FUFBF 473308A | DLC/OD-DLC/OD-SM-5.0-50m | 50 | |
| Совместимо с Nokia FUTEY 473537A | DLC/OD-DLC/OD-SM-5.0-80m | 80 | |
| Совместимо с Nokia FUFBH 473310A | DLC/OD-DLC/OD-SM-5.0-100m | 100 | |
| Совместимо с Nokia FUTEX 473536A | DLC/OD-DLC/OD-SM-5.0-150m | 150 | |
| Совместимо с Nokia FUFBI 473311A | DLC/OD-DLC/OD-SM-5.0-200m | 200 |
